無組織粉塵治理—干霧抑塵系統

  物料在受到劇烈形變或者劇烈運動的過程中，會導致粉塵以一定的速度往外擴散，擴散在空氣中的粉塵以一定的速度運動時，能帶動周?chē)諝怆S其一起流動，這部分空氣稱為誘導空氣。誘導空氣又會卷吸一部分粉塵，隨空氣一起流動，產生誘導塵化，進一步加劇無組織粉塵的擴散，對環境造成污染。

  為了保護車間作業環境，實現崗位粉塵濃度及除塵器排放濃度均達到國家標準，企業領導邀請我公司結合國內外的先進廢氣處理技術，及以往的豐富經驗對含塵廢氣處理工程進行設計，建設一套除塵系統，以期通過使用先進成熟的技術，徹底改善該工段污染，獲得良好的環境效益和社會效益

  我公司工程技術人員根據以往此類行業工程經驗，結合現場實際情況，及依據貴公司對除塵的技術要求，編制了本設計方案，以供各方?jīng)Q策參考。根據實際情況，微米級干霧抑塵裝置與維護費用高、占地面積大、清灰裝置復雜、能耗大的干式除塵器相比，微米級干霧抑塵系統更具有投資少、運行費用低、操作維護簡單，占地面積小、布置緊湊、合理、美觀，滿足系統整體布置要求的特點。項目實施后，更具有顯著的社會和環境效應，并且確保企業的可持續發展。

一、微米級干霧抑塵裝置簡介

1、抑塵原理

微米級干霧抑塵技術的原理基于歐美科學家的研究理論：“水霧顆粒與塵埃顆粒大小相近時吸附、過濾、凝結的機率最大”。我公司擁有自主知識產權的微米級干霧抑塵裝置能夠產生直徑在1-10um的水霧顆粒（即干霧），對懸浮在空氣中的粉塵----特別是直徑在5um以下的可吸入粉塵顆粒進行有效的吸附而凝結成團，受重力作用而沉降，從而達到抑塵作用。

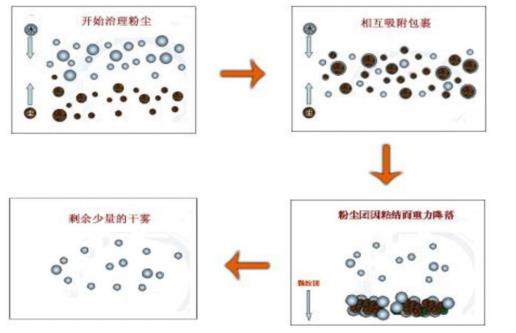

                                                                   圖1“捕塵”機理示意圖

如上圖所示：當水霧顆粒的粒徑小于10μm，達到干霧級的時候，水霧顆粒與粉塵顆粒之間的黏力就會越來越大，很容易結合在一起，從而使整個粒子不停的變大，最終沉降下來，達到除去粉塵粒子的目的。

2、干霧的產生

微米級干霧主要由超聲霧化噴嘴產生，微米級超聲霧化噴嘴內部設計有雙流體通道，氣流從中心的文丘里管高速向外噴射，水流從文丘里管末端側壁的水流孔內流出，和高速氣流混合后霧化噴射，產生大量的微米級霧化顆粒。其霧化過程通過兩部來實現：

第一步：細水流被高速流動的氣流剪切形成初步霧化，稱為一次霧化；

第二步：一次霧化的水滴混合高速氣流，撞擊在震動頭上，形成超聲霧化區，進一步霧化為極細顆粒的水霧。通過實測和計算，微米級超聲噴嘴的霧化顆粒平均粒徑為13.02微米，一個噴嘴每分鐘約能產生20立方的霧量，約10億顆各種粒徑的霧化顆粒，而耗水量?jī)H為0.3L。

3、系統組成

微米級干霧抑塵裝置采用模塊化設計技術。由微米級干霧主機、水氣分配器、干霧分控箱、萬向總成、干霧簾、干霧終端、螺桿式永磁變頻空氣壓縮機、水氣連接管線和自動控制系統等組成。

二、部件詳解

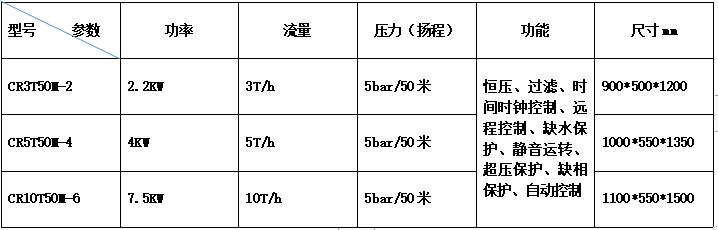

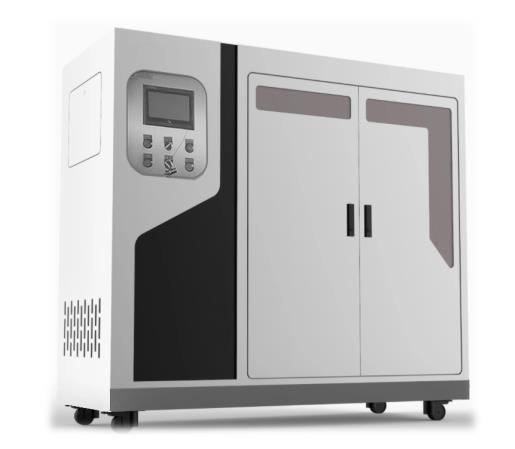

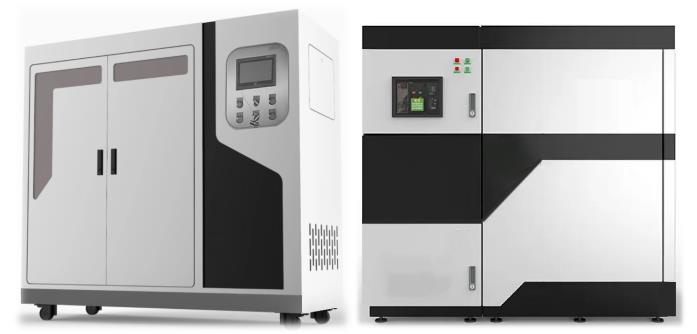

1、干霧主機（支持定制-OEM、ODM）

   亮點：

1、大氣檔次高，機柜采用碳鋼噴塑或者不銹鋼制作，設備外觀可根據客戶要求制作

2、PLC+7英寸觸摸屏控制，分時段、循環運作，實現自動控制

3、可根據要求增加4G遠程控制，可以手機端APP和PC端云后臺控制

4、尺寸可以根據要求制作

5、過濾系統可以根據要求增加超濾、布袋過濾、軟化水、純凈水、PP棉過濾等

6、變頻控制、有效節省能源、恒壓供水、靜音運行、增壓泵采用南方泵業、新界泵業、粵華泵業等大廠品牌。

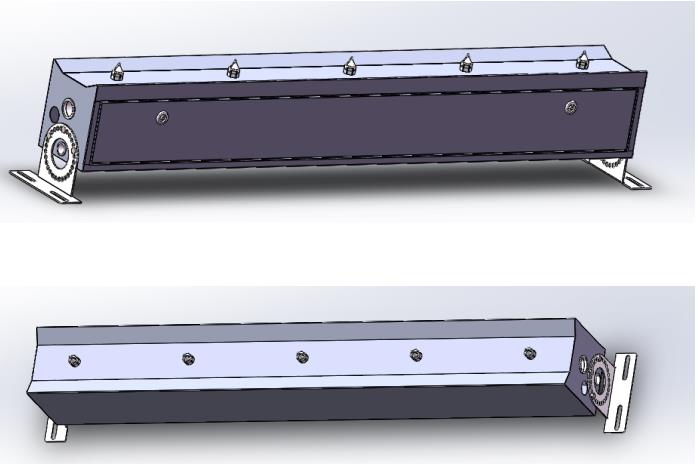

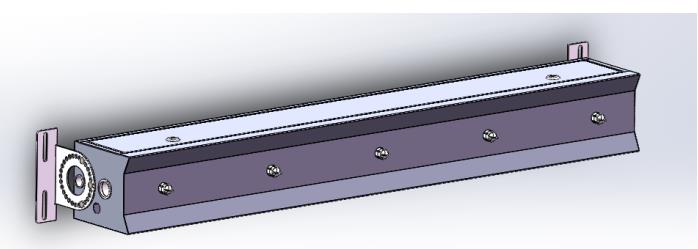

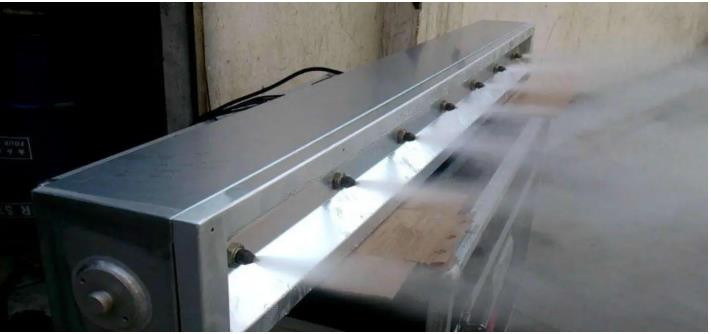

   2、干霧箱（支持定制-OEM、ODM）

   干霧箱可根據喲求制作不同尺寸、不同噴頭數量，自動調整角度的固定支架進水進氣也可根據要求定制不同尺寸。

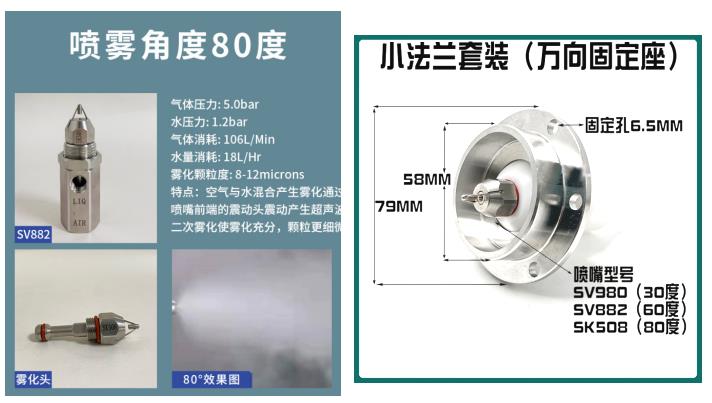

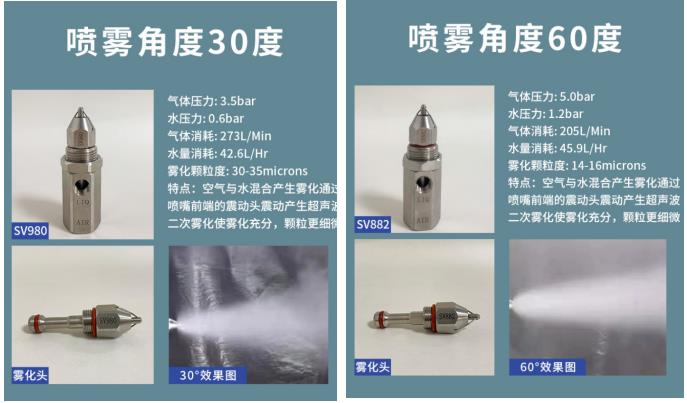

    3、干霧噴頭/萬向節

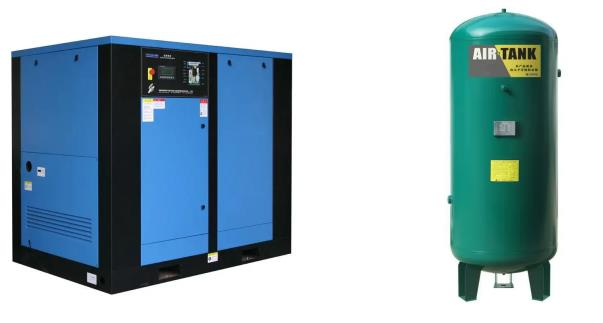

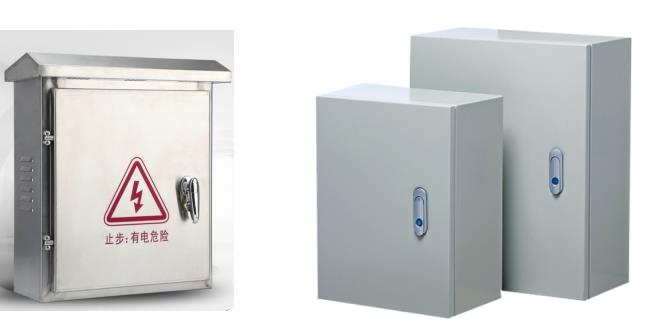

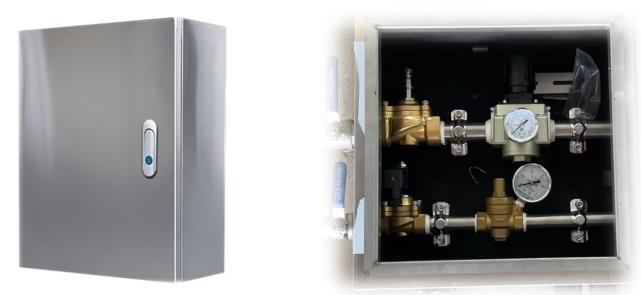

     4、控制柜、分配箱、空壓機、儲氣罐

四、技術的先進性

（1）在污染的源頭——起塵點進行粉塵治理。治理方式簡單，附屬設施少，故障率低，不會造成污染物擴散。

（2）微米級干霧抑塵技術是一種世界先進水平的使用氣水兩種介質的濕式除塵技術，所噴射的霧滴顆粒直徑為1～10μm的干霧級。能夠很好的治理目前國家正在大力要求治理的PM2.5粉塵，可以避免塵肺病發生。

（3）水霧顆粒為干霧，在抑塵點形成濃而密的霧池。過飽和的霧池能很好的阻止瞬間粉塵量過大抑塵困難的問題。

（4）耗水量小，物料濕度增加重量比0.02%-0.05%,無二次污染。單個噴嘴每分鐘的耗水量?jī)H為0.1~0.3L。

（5）占地面積小，操作方便，全自動控制。設備主機高度集成，采用PLC模塊控制，多模塊擴展，兼容4G/5G遠程控制模塊。

（6）多種啟動方式。針對不同的場景，干霧終端可根據不同的模式進行工作，在同一系統下，多種控制方式并行運行，確保干霧能精準抑塵。

（7）設備投入少，運行、維護費用低。系統主要由智控主機和水氣管路組成，系統運行之后基本免維護。

（8）適用于無組織排放，密閉或半密閉空間的污染源。針對傳統抑塵手段難以控制的無組織排放，干霧終端有其獨特的優勢，在密閉半密閉的污染源處理上，直接在源頭上進行抑塵治理。

（9）大大降低粉塵爆炸幾率,可以減少消防設備投入。

（10）冬季使用時車間溫度基本不變（其它傳統的除塵設備，使用負壓原理操作，帶走車間內大量熱量，不得不增加車間供熱量）。

（11）和其他水霧抑塵方式的比較

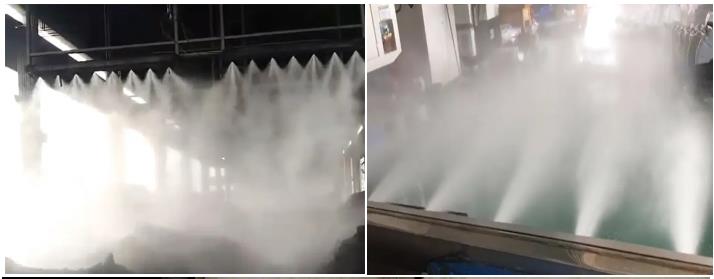

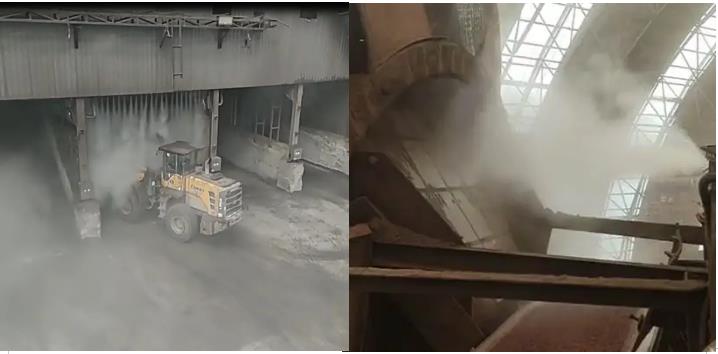

五、現場效果
